PicoScope 4823 8-kanaals scope

  • Beste prijs/kwaliteit
  • Geleverd en ondersteund door professionals
  • Meer dan 25 jaar ervaring

Omschrijving

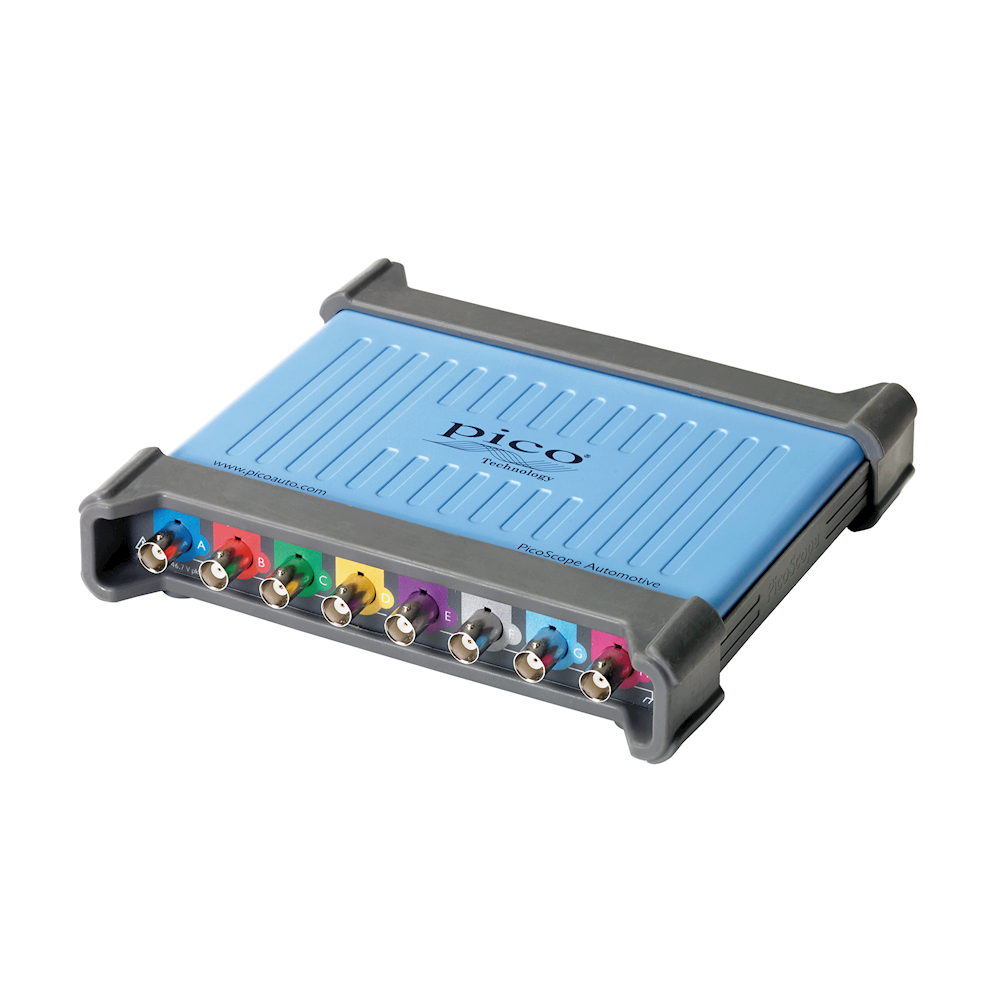

PicoScope 4823 8-kanaals oscilloscoop - PQ185

De PicoScope 4823 is 's werelds eerste en snelste 8-kanaals automotive oscilloscoop en is snel genoeg voor het in beeld brengen van CAN, CAN FD en FlexRay signaalgevers inclusief decodering van seriële gegevens. De bijbehorende PicoScope Automotive software voor het meten en aansluiten van meetkabels en informatie is plug-and-play en speciaal voor de automotive sector ontwikkeld. Het programma bevat meer dan 150 begeleidende testen inclusief toegang tot de Pico bibliotheek met duizenden oscilloscoop voorbeelden die nu, naast 2 en 4 kanalen, ook 8 kanalen ondersteunt.


Technische specificaties van deze 8-kanaals Automotive pc oscilloscoop

  • Te gebruiken van 1 tot 8 kanalen
  • 12-bit resolutie
  • 20 MHz bandbreedte
  • 256 MS buffergeheugen
  • Volledige ondersteuning in PicoScope Automotive software en scoopbeelden bibliotheek
  • Uitgebreid assortiment filters, triggers en accessoires
  • Gezamenlijke massa
  • USB 3.0-interface
  • PicoScope Automotive software

Lees meer


Met de PicoScope 8-kanaals oscilloscoop kunnen in één meting 8 signaalgevers gelijktijdig in beeld worden gebracht.


Een fantastische oscilloscoop geschikt voor de gevorderde Automotive diagnose-specialist die complexe storingen tot een succesvol resultaat willen brengen.

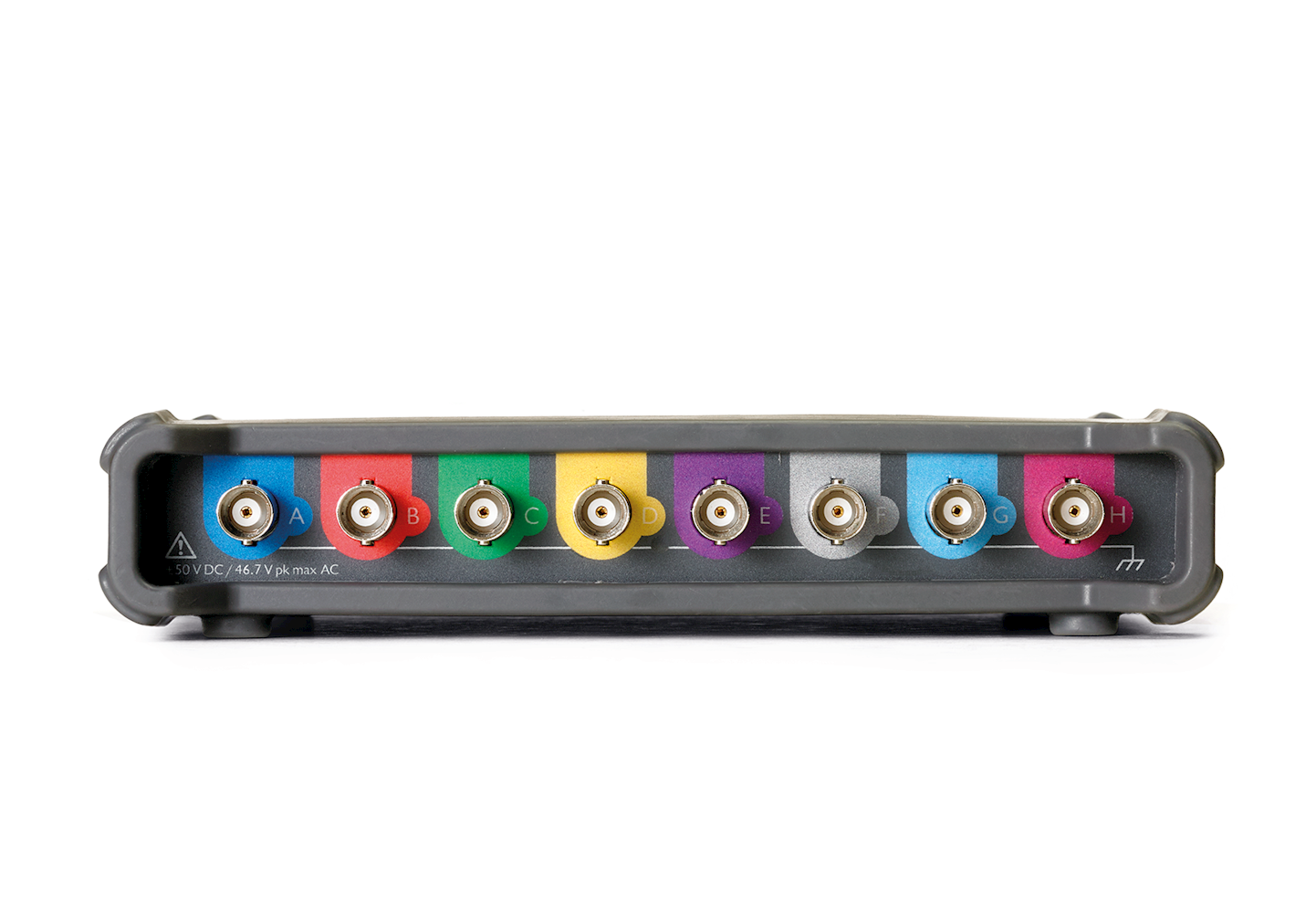

Voor de ervaren Automotive oscilloscoopgebruiker is de 8-kanaals PicoScope de beste keuze. Dit nieuwe model heeft één centrale gemeenschappelijke massa-aansluiting in plaats van een losse massaverbinding per kanaal en wordt beschermd door zelfherstellende zekeringen. Het aansluiten van meetkabels, meten van signalen en programma instellingen gaat nu dus nog sneller. Het maximale ingangsbereik is 50V, maar beveiligd tot 100V. Het gebruik van een demper is wel vereist bij het meten van spanningssignaal van bijvoorbeeld inductieve componenten, zoals bijvoorbeeld injectoren, primaire en secundaire ontsteking.


Mogelijkheden

Met het grote aantal kanalen en daarbij hoge meetsnelheid is PicoScope 8-kanaals Automotive oscilloscoop de perfecte oplossing bij een reeks gezamenlijke meetbehoeften, zoals bijvoorbeeld:

  • V6 / V8 Cam timing en VVT timing systemen
  • Combinatie van secundaire, primaire en signaalgevers metingen in één beeld
  • Bij trucks, bouw- en landbouwmachines waarbij een combinatie van elektrische, hydraulische en pneumatische metingen van meerdere systemen tegelijkertijd nodig is om diagnose te stellen bij problemen aan systemen die gekoppeld zijn
  • Volledige systeemdiagnose op componenten inclusief stromen, massameting en signalen
  • Diagnose bij storingen aan meerdere seriële bussen zoals CAN, CAN FD, LIN en FlexRay
  • Diagnose bij storingen aan motormanagementsystemen in combinatie met relatieve compressie, laad- en startsysteem
  • En meer!


Met zijn 256 MS geheugen kunnen in één seconde gigantisch veel opnames worden vastgelegd en de zoomfunctie biedt de mogelijkheid dat een bepaalde meting of combinatiemetingen tot in detail kan worden uitvergroot.


Met het vergelijken van gemeten waardes met signaal voorbeelden of referenties, heeft elke gebruiker van iedere PicoScope oscilloscoop toegang tot de online PicoScope bibliotheek. Meer dan 4.000 signaalvoorbeelden zijn beschikbaar en gesorteerd per automerk, model en component. Bij twijfel, raadpleeg altijd de bibliotheek, maak de juiste keuze van signaal en plak deze in het scherm en maak een vergelijk met wat je zelf meet.


8-kanaals oscilloscoop

De PicoScope 4823 beschikbaar als losse oscilloscoop indien je al een Automotive PicoScope heeft en de 8-kanaals mogelijkheid aan jouw toolset wilt toevoegen.


De PicoScope 4823 is ook beschikbaar als PicoScope 8-kanaals Professional set. De Professional set bevat de 8-kanaals oscilloscoop, 200A, 30A en 60A stroomklemmen, secundaire ontstekingkabels, Coil-On-Plug sonde, volledige set zekeringverlengkabels, acht testkabels en een uitgebreide set adapters.

Specificaties

Product

Merk Pico
Artikelnummer PQ185
